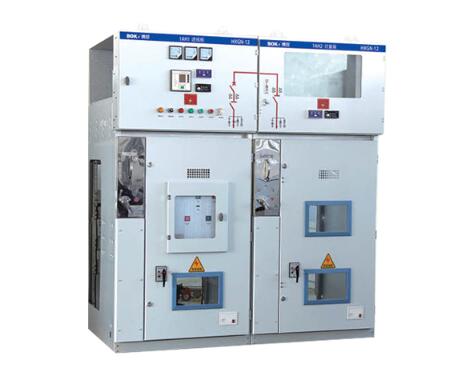

遠宏電氣XGN-12箱型交流金屬封閉開關設備

使用環境條件

◆環境溫度上限+40℃，下限-25℃;

◆海拔高度不超過1000m;

◆空氣相對濕度日平均值不大于95%，月平均值不大于90%:水蒸氣日平均值不大于2.2 x 10-3Mpa,月平均值不大于1.8x 10-3Mpa:

◆周?chē)諝獠皇芨g就可燃?xì)怏w、水蒸等明顯污染:

◆無經常性的劇烈振動。

技術要求

裝有FZN口-12/630型真空負荷開關的環網柜應能滿足FZN-12/630型真空負荷開關的所有相應的技術要求。

本環網柜是以空為絕緣介質的、主要配裝FZN O一12/630型真空負荷開關，主要方案有進線柜和出線柜等。

1.進線柜方案

柜內主回路有一臺FZN O -12/630型真空負荷開關，它配裝有隔離刀，酌情還配裝接地刀所組成，三者共裝在一個機架上，井互有聯鎖。 因此可實現接通母線、隔離、接地三個工位的操作，柜內還可靈活配裝CT. PT等元件。

2.出線柜方案

柜內主回路有一臺FZN口-12/630型真空負荷開關和帶撞擊器的熔斷器(有隔離開關的作用)及接地刀所組成，也可實現三工位操作。柜內還可靈活配裝CT/PT和YH系列避雷器等元件，因此有時可省去計量柜。進、出線柜均配有與接地開關聯鎖的絕緣防護隔板.柜內各開關與 隔板及柜門間采用機械聯鎖，并達到” 五防”要求，柜體外殼防護等級為IP2X。
