電源柜有很多種，直流電源柜是比較常用的一種，具有比較獨特的特點，不過電源柜組裝是有一定要求的。電源安全是不容忽視的，現在人們采用電源柜將多種電源安裝在同一個里面，通過電源貴重的保護措施來提供電源安全。

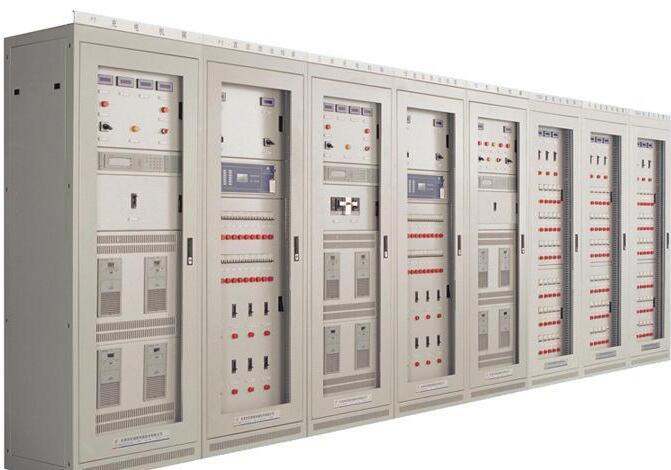

直流電源柜

一、直流電源柜的特點

1、高頻軟開關技術：采用高頻諧振軟開關技術，實現整流過程高頻開關管的零開通和零關斷，提高系統的效率和功率密度。

2、模塊化設計，充電裝置使用多個高頻開關模塊并聯，N+1熱備分，可平滑擴容，可帶電熱拔插模塊具有一體化接口，提高系統穩定性和可靠性。

3、監控功能完善，高智能化，采用大屏幕液晶漢字顯示，觸摸屏帶觸摸功能，聲光告警。

4、全智能化設計，對系統的各組成部分：交流配電、整流模塊、直流饋電實現全參數本地及遠端監控；主要監控量有：模塊的開/關機、充電方式、輸出電壓調節、輸出限流點整定、雙路交流自動切換、電池自動管理等等。

5、對蓄電池自動管理及自動維護保養：實時監測蓄電池組的端電壓，充、放電電流， 單體蓄電池電壓自動控制均、浮充以及定期維護均充。

6、整流模塊操作使用簡單，可帶電插拔，更方便于安裝、檢修、更換。

二、直流電源柜電源柜組裝要求

（一）設備及材料要求

1、設備及材料均符合國標或部頒發的現行的技術標準，符合設計要求；并有3C認證和產品合格證及隨帶中文的質量證明文件、規格、型號、性能檢測報告及中文的安裝、使用、維修和試驗要求等技術文件。設備有銘牌，并注明廠家名稱，附件、備件完好、齊全，接線無脫落脫焊，涂層完整，無明顯碰撞凹陷。

2、電源柜箱體采用采用GGD低壓配電柜柜體型式，框架用8MF冷彎型鋼局部焊接或組裝而成，零部件按模塊原理設計，并用20模的安裝孔。箱體表面采用靜電噴涂工藝。箱體外觀顏色為淺灰色RAL7035.

（二）直流電源柜柜內低壓電器組合應符合下列規定：

1、發熱元件安裝在散熱良好的位置；

2、熔斷器的熔體規格、自動開關的整定值符合設計要求；

3、外殼需接地（PE）和接零（PEN）的，連接可靠；

4、端子排安裝牢固，端子有序號，強、弱電端子隔離布置，端子規格與芯線截面積大小適配。

（三）直流電源柜柜內配線：

1、電流回路采用額定電壓不低于750V、芯線截面不小于2.5mm2的銅芯絕緣電線或電纜； 除電子元件回路或類似回路外，其它回路的電線應采用額定電壓不低于750V、芯線截面不小于1.5mm2的銅芯絕緣電線或電纜；

2、二次回路連線應成束綁扎，不同電壓等級、交流、控制線路應分別綁扎且有標識；并固定。

3、配線嚴禁使用開口鼻子。

4連接柜上的電器及控制臺、板等可動部位的電線應符合下列規定：

1）采用多股芯軟線，敷設長度留有適當裕量；

2）線束有外套塑料管等加強絕緣保護層；

3）與電器連接時，端部絞緊，且有不開口的終端端子或搪錫，不松散、 斷股；

4）可轉動部位的兩端用卡子固定。

5）柜內角鐵、扁鐵、螺絲、螺母、墊片等均為鍍鋅制品。
