產品簡介：

HZZDB系列電纜阻尼震蕩波狀態檢測系統是一種用于電纜現場檢測與狀態診斷的技術工具，具有簡單實用、體積小、便于運輸、可在交流電 壓條件下進行非破壞性試驗、絕緣性能檢測與評估手段多樣化等特點。

系統在測試過程中產生的阻尼交流電壓上限可達30kV/60kV/150kV/250kV，并結合先進的系統硬件與系統軟件來進行診斷，主要包括：

半導體技術；

激光控制技術；

先進的數字式信號處理器和濾波技術；

先進的無線網絡控制技術。

主要特點：

阻尼振蕩波單元為一體化設計，內含高壓線圈、高壓分壓器、高壓開關、局放耦合電容、耦合單元以及局放探測器；

測控主機協調整個系統的運行，通過無線網絡和阻尼振蕩波單元進行通信，控制阻尼振蕩波單元運行，并采集、

存儲和分析 分壓器/錫合器采集的阻尼振蕩波信號和局放信號；

全中文操作界面，能夠記錄振蕩電壓波形和局放信號波形；

自動顯示振蕩電壓波形頻率、幅值和采樣時間寬度等；

能對局放信號波形展開分析；自動顯示介損測試數值；

自動生成局放定位圖并生成統計報表；自動生成局放統計圖譜。

系統組成：

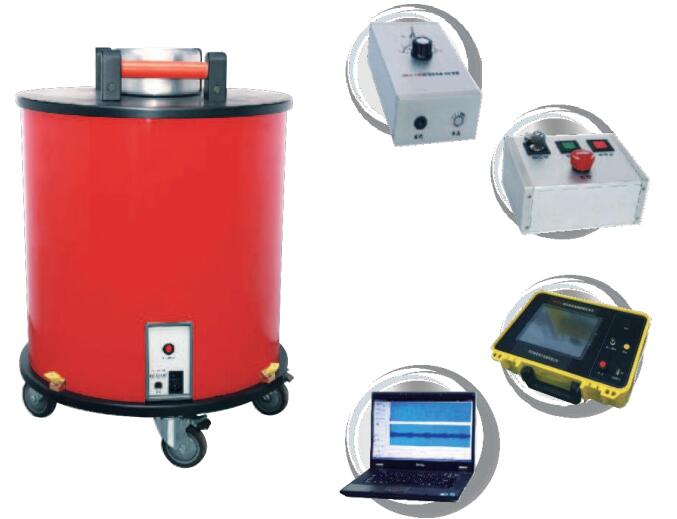

HZZDB系列電纜阻尼震蕩波狀態檢測系統主要由測控主機和一體化阻尼振蕩波單元兩個部分構成。

被測電纜

一體化阻尼震蕩波單元

測控主機阻尼振蕩波單元
